Aruba Switch CX6000 - USB Configuration files

Ci-dessous la procédure à suivre pour injecter un fichier de configuration et le Firmware sur un Switch Aruba CX6000 via le port USB.

Vous devez disposer des éléments suivants :

• Un poste de travail sur lequel est installé l’utilitaire « putty »,

• Un câble console ou adaptateur USB-Console Type-C,

• Firmware (https://asp.arubanetworks.com/),

• Fichier de configuration,

• Clé USB en FAT32.

PRÉPARATION DU POSTE DE TRAVAIL

• Mettre le Switch sous tension et connecter votre poste de travail au port console de votre Switch.

• Identifier le port de communication depuis le gestionnaire de périphériques.

• Lancer « Putty », sélectionner « Serial », indiquer le numéro du port « COM » et mettre la valeur 115200 dans le champ « Speed ».

PRÉPARATION DE LA CLÉ USB

• Formater votre clé USB au format FAT32,

• Copier le(s) fichier de configuration à la racine de la clé USB,

• Copier le firmware à la racine de la clé USB,

• Brancher la clé USB sur le port prévu à cet effet sur le Switch.

MONTER LA CLÉ USB

• Les identifiants pour la première connexion sont :

Login : admin

Password : « Pas de mot de passe »

• Mettre un nouveau mot de passe :

Password : admin

• Taper les commandes suivantes :

usb mount
show usb

• Vérifier que les états sont bien en « Yes » :

MISE À JOUR DU FIRMWARE

• Taper la commande suivante (après avoir exécuté la commande, il faut attendre quelque minutes) dans notre cas, nous mettons le Firmware version 10.09.1000 :

copy usb:/ArubaOS-CX_6100-6000_10_09_1000.swi primary

• À la fin de la mise à jour, faite un redémarrage du Switch grâce à la commande suivante :

boot system primary

• Les identifiants pour la deuxième connexion sont :

Login : admin

Password : admin

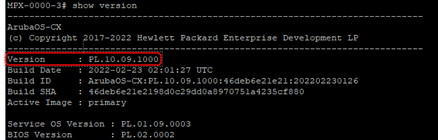

• Taper la commande suivante afin de vérifier la version du Switch :

show version

INJECTION DU FICHIER DE CONFIGURATION

• Taper les commandes suivantes (dans notre cas le fichier de configuration se nomme "Aruba-CX-6000_MPX-0000-3") :

usb mount
copy usb:/Aruba-CX-6000_MPX-0000-3 running-config

• Sauvegarder la configuration avec la commande suivante :

write memory

• Retirer le montage de la clé USB :

usb unmount

• Vérifier que l’état « Mounted » est bien à « No » avant de retirer la clé USB :

show usb

• Faite un redémarrage du Switch et vérifier que votre configuration est toujours présente :

boot system primary

DEBUG USB

• Si vous rencontrez un problème avec votre clé USB, voici des commandes de Débug (vérifier si vous arrivez à lire le contenu de votre clé) :

start-shell
cd /mnt/usb/
ls -l

Pour plus d'informations : https://community.arubanetworks.com/browse/articles/blogviewer?blogkey=55321553-1086-400b-a978-a5ad106bf59a
